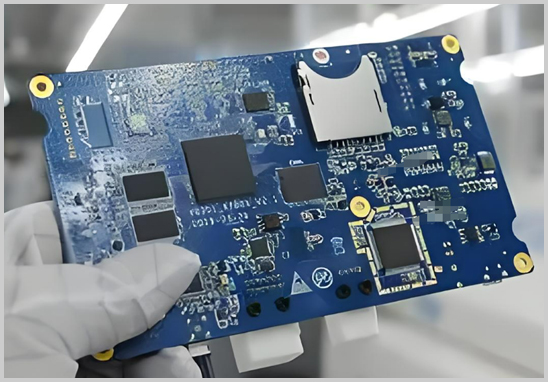

隨著電子產品向小型化、高密度、高集成度方向發展，SMT貼片技術已成為PCBA生產中的核心工藝。不同封裝類型在貼片過程中各有特點，但同時也伴隨著各自的工藝難點和常見問題。本文將針對QFP、BGA、QFN、CSP等幾種常見封裝類型進行分析，探討在SMT貼片加工中容易出現的問題及其原因，并提供相應的改善建議。
一、封裝類型與常見問題概述
在SMT生產過程中，封裝類型的設計直接影響貼片精度、焊接質量以及最終產品的可靠性。由于各類封裝在結構、尺寸及散熱設計上存在差異，工藝參數的把控要求也不盡相同。常見的封裝類型主要包括：
- QFP（Quad Flat Package）
- BGA（Ball Grid Array）
- QFN（Quad Flat No-Lead）
- CSP（Chip Scale Package）
下面分別對各封裝類型在貼片加工中容易出現的問題及原因做出解析。
二、QFP封裝的常見問題及原因
問題表現：
- 貼裝偏移與誤差較大
- 焊點虛焊或形成橋連現象
主要原因：
1. 焊膏印刷不均
由于QFP封裝引腳排列在板邊，若焊膏印刷量不足或分布不均，易導致焊接時引腳無法充分潤濕，形成虛焊或出現焊錫橋連。
2. 貼裝精度不足
高密度引腳要求貼片機具備極高的定位精度，任何輕微偏移都可能引起引腳交叉焊接問題。
3. 回流焊溫度曲線不匹配
溫度不足或升溫過快都可能影響錫膏熔化和流動，致使焊點形成不理想的連接。
三、BGA封裝的常見問題及原因
問題表現：
- 焊球內出現空洞或虛焊
- 隱藏式焊點缺陷難以檢測
主要原因：
1. 焊膏印刷及回流參數控制不足
BGA封裝采用球形焊點，其焊接質量極大依賴于焊膏的正確沉積和均勻分布。不合理的印刷工藝或回流焊溫度不足，容易導致焊球內產生氣孔和空洞。
2. PCB平整度問題
BGA封裝對基板的平整性要求高，若PCB局部翹曲，會造成元件安裝不均，從而影響焊點形成。
3. 球位偏差和元器件定位誤差
由于BGA焊點隱藏在封裝底部，貼裝過程中微小的偏差可能導致焊接后無法形成良好接觸，出現冷焊或虛焊問題。
四、QFN封裝的常見問題及原因
問題表現：
- 中央大焊盤焊接不良
- 空洞及焊點不均問題較為明顯
主要原因：
1. 焊膏沉積量控制不當
QFN封裝通常帶有大面積的散熱焊盤，若焊膏印刷量過多或不足，都可能導致回流過程中焊錫分布不均，形成空洞或焊接不牢。
2. 排氣不暢
封裝底部焊盤面積大，在加熱過程中產生的揮發性氣體若排氣不暢，容易在焊盤下形成氣泡，影響焊接強度。
3. 回流焊溫度控制
QFN封裝對溫度曲線較為敏感，溫度不足或保溫時間過短都會導致焊點潤濕不足，造成虛焊。
五、CSP封裝的常見問題及原因
問題表現：
- 封裝尺寸微小導致貼裝難度加大
- 焊點形成不理想，易出現漏焊或短路
主要原因：
1. 微小尺寸要求極高的貼裝精度
CSP封裝尺寸與裸芯片接近，任何輕微的貼裝偏差都可能導致焊接不良。
2. 焊膏沉積難以控制
由于封裝面積有限，焊膏的量和位置對焊點質量至關重要，稍有不慎就會出現錫膏過量或不足的現象。
3. 設備匹配問題
CSP對SMT設備的分辨率和攝像頭識別精度要求較高，若設備校準不準確，同樣會引發貼裝偏差和焊點缺陷。
六、改善措施與工藝優化建議
針對上述封裝類型中容易出現的問題，業內普遍采取以下優化措施：
- 優化焊膏印刷工藝：通過精細調控鋼網參數、焊膏粘度和印刷速度，確保焊膏均勻沉積。
- 提高貼裝機精度：定期校驗貼片設備、優化程序和調整攝像頭參數，確保元器件準確定位。
- 嚴格回流焊溫度管理：制定科學的溫度曲線，根據不同封裝類型調整預熱、恒溫、回流和冷卻階段，確保焊點充分潤濕。
- 改進PCB設計：保持基板平整度、合理規劃布線和焊盤尺寸，降低工藝難度。
