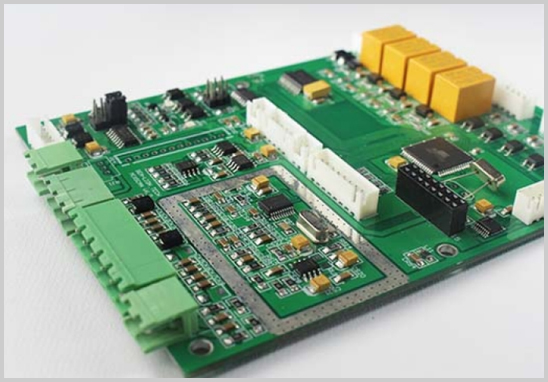

很多做電子產品的朋友可能都遇到過這個問題：SMT貼片加工完的電路板，要么通電不正常，要么測出來有短路、虛焊等情況。問題出在哪？又該怎么查？今天，我就用我們深圳宏力捷電子20多年P(guān)CBA代工代料的經驗，跟你聊聊這個話題。
1. 先明確——什么是SMT貼片加工缺陷？
SMT貼片加工缺陷，就是在表面貼裝（Surface Mount Technology）過程中，由于設備、工藝、物料或者操作等原因，導致電路板焊接質量不達標的情況。常見的缺陷包括：
- 虛焊（Cold Solder Joint）：焊點表面暗淡、焊料未完全熔化，容易導致接觸不良。
- 橋連（Solder Bridging）：焊錫跨過兩個相鄰焊盤形成短路。
- 偏移（Component Shift）：元件位置偏離設計焊盤中心。
- 立碑（Tombstoning）：片狀元件一端翹起像“立碑”一樣。
- 少錫 / 多錫（Insufficient/Excessive Solder）：錫量不足會虛焊，錫量過多容易短路。
2. SMT貼片加工缺陷排查方法
在工廠，我們通常會用以下幾種方法來查：
（1）目視檢查（Visual Inspection）
用放大鏡、顯微鏡直接看焊點，有沒有明顯的錫橋、虛焊、元件歪斜等問題。
> 出處：IPC-A-610《電子組件的可接受性》標準中指出，焊點外觀是初步質量判斷的重要依據。
（2）AOI自動光學檢測（Automatic Optical Inspection）
AOI是現代SMT加工必備設備，可以快速識別元件極性錯誤、缺件、錯件、偏移、立碑等缺陷。
- 優點：速度快、覆蓋面廣
- 缺點：無法檢測內部焊接質量
（3）X-Ray檢測
尤其是BGA封裝元件，肉眼和AOI看不到焊球內部的焊接情況，必須用X射線檢測內部焊點是否空洞、虛焊。
> 出處：IPC-7095《BGA組裝和可制造性實施指南》建議BGA器件必須進行X-Ray檢測。
（4）功能測試（Functional Test）
電路板裝好后，通電跑程序，看功能是否正常，這可以排查出部分虛焊和電氣短路問題。
（5）飛針測試（Flying Probe Test）
飛針測試機通過探針接觸PCB測試點，檢測電氣通斷性，適合小批量、樣品階段使用。
3. 如何減少SMT貼片加工缺陷？
- 物料前處理：PCB和元器件要保持干燥，必要時烘烤去潮，防止焊接爆板。
- 焊膏管理：按照廠家要求儲存和回溫，避免焊膏性能下降。
- 鋼網設計與清潔：開口大小、形狀要匹配焊盤，及時清潔防堵孔。
- 貼片機精度：定期校準，防止元件偏位。
- 回流爐溫度曲線：根據焊膏規格設定升溫、恒溫、回流、降溫區的溫度。
- 過程檢測：每個環節引入AOI或目檢，及時發現問題。
4. 為什么選擇有經驗的SMT貼片加工廠很重要？
在深圳宏力捷電子，我們不僅有多條SMT生產線、DIP生產線，還配備AOI、X-Ray、功能測試等檢測設備，能在加工過程中多次檢測，確保成品合格率。
從PCB設計、電路板制造、元件采購到組裝、焊接、測試、交付，我們提供一站式PCBA代工代料服務，讓客戶更省心。
如果你想讓加工出來的板子一次合格，不僅要在生產中嚴控工藝，更要選靠譜的SMT貼片加工廠家。經驗、設備、檢測手段，這三樣一樣不能少。
