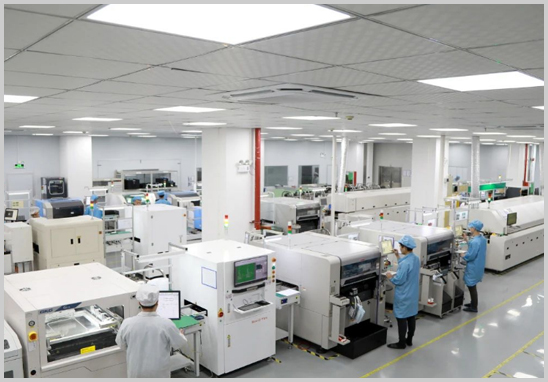

在BGA及小尺寸元件（如0402/0201/01005）的SMT貼片過程中，確保速度和質量是非常重要的。本文將從工藝邊和MARK點的要求、資料準備的重要性、物料管理等方面進行詳細介紹，幫助SMT工廠實現高效高質的貼片加工。
1. 工藝邊和MARK點的必要性
1.1 工藝邊的作用
帶有BGA及小尺寸元件的PCB板需要在板邊預留5mm的工藝邊。這是因?yàn)椋?/span>
- 焊盤印刷和貼件精度：若無工藝邊，距離板邊4mm以?xún)?nèi)的焊盤無法進行錫膏印刷和貼件。這樣的設計缺陷會導致元件無法正確安裝，必須通過手工方式補焊，特別是0201元件，手工補焊的可靠程度明顯不如設備貼裝焊接。
- 生產效率：工藝邊可以幫助機器定位，確保每個元件都能夠準確貼裝在預定位置，從而提高生產效率和貼片質量。
1.2 MARK點的重要性
MARK點是機器視覺識別和定位的關鍵：
- 精確定位：設備依靠MARK點進行精確定位，確保印刷和貼片的高精度。如果PCB沒有MARK點，只能使用TP點或焊盤替代，這些替代點通常與MARK點存在差異，容易導致貼片精度不足，可能會造成BGA偏移短路或0201元件偏移。因此，工程師需要在線密切關注，以人工方式盡量提高精度。
2. 完整資料的重要性
2.1 資料準備
所有SMT板在加工前，SMT工廠必須根據客戶提供的資料，整理出設備的加工程序和首件檢測圖紙?？蛻?hù)提供的資料越完善，工廠準備時間越短，交貨期越快，品質越有保障。
2.2 客戶資料的影響
此次客戶提供的位號圖只有位號而無規格，不能直接用于首件檢測。為了確保生產質量，SMT工廠需要人工將每個零件的規格填到位號圖上，這個過程至少需要24個工時。鑒于交期緊張，此次省略此步驟，改用加強站位表核對的方式進行生產。
3. 物料管理的要求
3.1 強烈要求卷盤裝的元件
SMT樣板中的阻容感元件要求提供卷盤裝的物料。卷盤裝的物料不僅有明確的標識標簽，便于清點和裝料，還能顯著提高裝料效率。
3.2 一截一截物料的風險
此次客戶提供的一截一截的阻容感元件存在以下問題和風險：
- 標識混亂：沒有盤裝的物料通常只有簡略的手寫規格，容易導致清點和裝料錯誤。
- 裝料效率低：一截一截的物料裝料時間是盤裝物料的三倍。例如，150種盤裝物料需要3人用4小時裝料，而150種一截一截物料需要3人12小時裝料。
- 料頭損耗：每次裝料時，需要5cm長的料頭，導致物料損耗，可能會導致尾數板缺料，無法出貨。為了解決這個問題，需要等待補料并進行手工焊接，影響品質和交期。
結論
為了確保BGA板的SMT貼片快速且高質量，需要：
1. 預留工藝邊：保證距離板邊4mm以?xún)?nèi)的焊盤能夠進行錫膏印刷和貼件。
2. 設置MARK點：確保機器能夠準確識別和定位，保證貼片精度。
3. 提供完整資料：客戶需提供詳細的位號和規格信息，減少人工填寫規格的時間，保障品質和交期。
4. 使用卷盤裝元件：避免因標識混亂和裝料效率低下造成的生產問題。
通過以上方法，SMT工廠可以有效提高生產效率，確保貼片質量，實現又快又好的BGA板貼片加工。
