PCBA加工來料檢驗規范

發布時間 :2019-04-01 16:03 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部

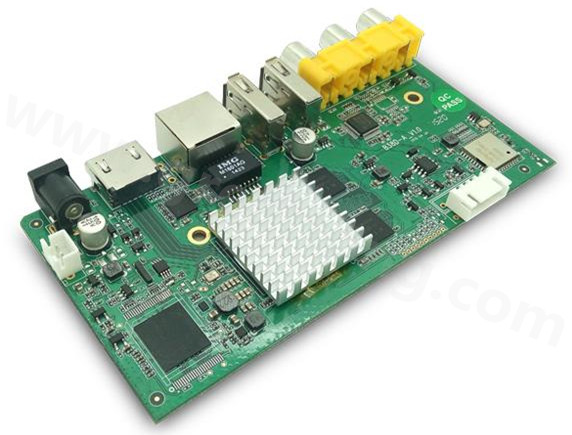

深圳宏力捷是自有PCB板廠和SMT貼片加工廠的PCBA加工廠家，能提供PCBA代工代料和PCBA來料加工服務。為保證PCBA加工的品質以及加工流程的通暢，需要對客供料進行來料檢驗，接下來為大家介紹PCBA加工來料檢驗規范。

1、目的

為 PCBA來料的檢驗提供依據，從而提高檢驗的科學性和規范性。

2、適用范圍

適用于深圳宏力捷電子的PCBA來料的檢驗。

3、檢驗條件

450-1000 流明正常光源或日光燈下，從 45 度角度觀察，距離為 30－35cm，時間為 3－5 秒。

4、檢驗工具

（1）目測

（2）電腦及測試軟件治具等

5、抽樣標準和允收水平

產品抽樣執行《中華人民共和國國家標準 GB 2828》一般檢查 II 類水平，合格質量水平

AQL如下：

6、檢驗項目與檢驗標準

檢驗項目	檢驗內容	檢驗基準	圖示
焊接外觀	焊錫要求	元件引腳沾錫良好，引腳表面光亮，引腳蓋住焊盤長度不可少于引腳寬度的1/4。
	錫橋	不可有
	虛焊	不可有
	空焊	不可有
	漏焊	不可有
	裂痕	不可有
	氣孔	在目視20-30cm距離內焊點上不可有氣孔。
	焊尖	不可有

金手指外觀	劃傷	劃傷長度1.0mm，寬度不可超過0.05mm，數量不可超過3條。
	沾錫	不可有
	針孔	針孔不可露底材，針孔直徑不可超過金手指寬度的1/5。
	氧化	不可有
	臟污	不可有
	銅箔翹起	不可有

元件安裝	立式插件元件浮高	元件應平貼于PCB板表面，立式插件元件基座與PCB板表面高度不超過1.00mm。
	臥式插件元件浮高	元件應平貼于PCB板表面，臥式插件元件基座與PCB板表面高度不超過0.8mm。
	元件傾斜	傾斜時不可觸及其他元件，元件基座與PCB板表面最大高度不可超過0.8mm。
	跪腳	不可有

檢驗項目	檢驗方式	允收標準/規格	備注
包裝	目測	包裝方式及標識方式必須符合要求	規格書
包裝	目測	包裝數量及產品擺放層數、防護要求必須符合規范	規格書
外觀	目視	不允許板材彎曲變形、起泡、脫層、變形度小于3%。	規格書
		產品標識、防火等級、材質、料號與SPEC一致。	規格書
		印刷線路不允許氧化、銅綠、掉油現象。	規格書
尺寸	測量	PCBA板機械尺寸符合規格要求。	規格書
功能	測試	駁接治具測試開關機、運行、插拔等功能無異常。	規格書
功能	測試	聲道符合標準不能相位反。	規格書

以上就是關于PCBA加工來料檢驗規范的介紹，如果您有電路板產品需要做PCBA加工，歡迎聯系深圳宏力捷工程師！
