亚洲成人黄色免费|日本一区二区三区爆乳|日本中文字幕在线视频|日韩欧美一区二区在线播放|国产91网址色综合久久久|欧美v亚洲v日韩在线播放|欧美日韩国产手机在线观看视频|国产高清在线yellow视频

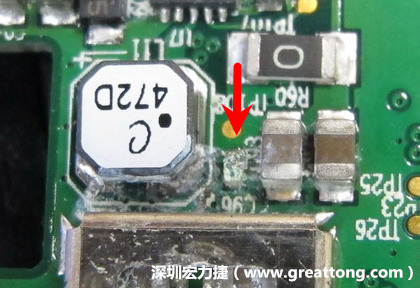

公司的產(chǎn)品自從導(dǎo)入micro-USB以及HDMI接頭當(dāng)作電源后，陸陸續(xù)續(xù)的從市場(chǎng)上反饋了這類疑似電路板腐蝕、氧化、長(zhǎng)銅綠的不良現(xiàn)象。

最初，我們一直以為是客戶不小心把飲料倒進(jìn)了產(chǎn)品、或是PCBA電子組裝工廠生產(chǎn)時(shí)不小心把助焊劑滴落在電路板上所造成，我們也的確做過實(shí)驗(yàn)，把可樂飲料倒在電源接頭之后就會(huì)引起電源短路的現(xiàn)象。



隨著不良品反饋越積越多，幾乎所有的新產(chǎn)品都中獎(jiǎng)，可是早期使用DC接頭的產(chǎn)品卻完全沒有這樣的問題反饋。我們所先懷疑電源供應(yīng)器，而且也真的找到有Micro-USB電源供應(yīng)器微短路造成產(chǎn)品當(dāng)機(jī)的事實(shí)，不過還是沒有驗(yàn)證出這樣的腐蝕現(xiàn)象真的是由于電源短路所造成。

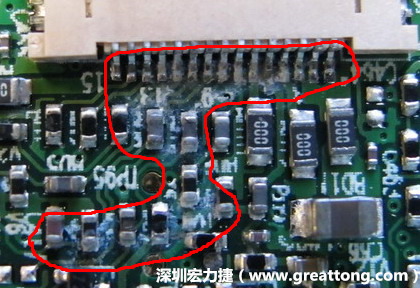

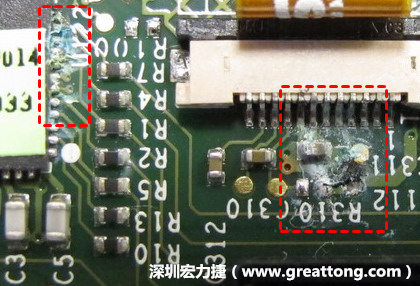

不過我們已經(jīng)進(jìn)一步分析后發(fā)現(xiàn)這類電路板上疑似腐蝕的現(xiàn)象，應(yīng)該是殘留助焊劑進(jìn)一步高溫?fù)]發(fā)后的物質(zhì)，因?yàn)槠涓g的位置都集中在同一條線路(Circuit trace)上，比如說接地PIN，現(xiàn)在的懷疑朝向什么原因引起接地過熱，而且是長(zhǎng)期過熱，比較可能的原因還是外部電源，或是外接裝置(device)異常所造成。
