在電子產品研發與生產過程中，PCBA打樣是驗證設計可行性、優化產品性能的核心環節。作為一家擁有20余年經驗的PCBA代工代料廠家，深圳宏力捷電子結合客戶常見需求與技術實踐，總結以下PCBA打樣的全流程與關鍵注意事項，助您高效完成驗證并順利推進量產。

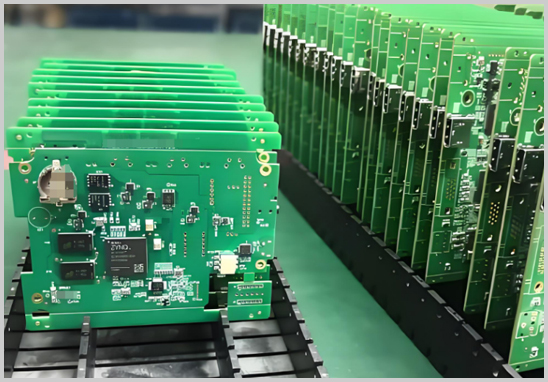

一、PCBA打樣全流程解析
1. 需求溝通與設計確認
- 明確需求：與客戶確認產品功能、性能指標、測試要求及交付周期，確保雙方理解一致。
- 設計文件準備：提供完整的Gerber文件（PCB布局）、BOM清單（物料型號、封裝、參數）、裝配圖及測試方案。設計需符合DFM（可制造性設計）規范，避免因線路過密、焊盤間距不足等問題導致生產困難。
2. 工程工藝評估
- 代工廠對設計文件進行工藝可行性分析，包括PCB層疊、焊盤兼容性、元器件封裝匹配等，并提出優化建議。
- 確認焊接工藝（如SMT貼片、DIP插件或混合工藝）及測試方案（如ICT、FCT測試）。
3. 物料采購與檢驗
- 元器件采購：根據BOM清單采購元件，優先選用市面通用型號，避免停產或長交期物料影響進度。
- 來料質檢：通過外觀檢查、性能測試剔除不良品，確保元件參數與設計一致。
4. SMT貼片加工
- 錫膏印刷：通過鋼網將焊膏精準印刷至PCB焊盤，SPI檢測焊膏厚度與均勻性。
- 元件貼裝：高精度貼片機自動貼裝元器件，AOI光學檢測糾正偏移或漏貼問題。
- 回流焊接：根據元件耐溫特性設置爐溫曲線，確保焊點牢固無虛焊。
5. DIP插件與后焊加工
- 插件元件通過波峰焊或手工焊接固定，剪腳后清洗殘留助焊劑，避免腐蝕。
- 復雜元件（如連接器）采用后焊工藝，確保焊接可靠性。
6. 測試與驗證
- 電氣測試：ICT測試檢查線路通斷，F(xiàn)CT測試驗證功能是否符合設計要求。
- 環境測試：老化測試（高溫/低溫）、振動測試等模擬極端條件，篩選早期失效產品。
7. 成品組裝與交付
- 通過測試的PCBA進行外殼裝配、標簽打印及防靜電包裝，確保運輸安全。
- 提供完整測試報告及樣品調試反饋，支持客戶快速迭代設計。
二、PCBA打樣5大注意事項
1. 元器件選型與供應鏈管理
- 優先選擇生命周期長、供貨穩定的元件，避免因停產導致量產風險。
- 小批量采購時與供應商確認最小起訂量（MOQ），避免囤積庫存。
2. 設計文件規范化
- Gerber文件需標注層疊順序、孔徑尺寸等細節，避免制板誤差。
- 預留測試點并標注功能，簡化后期調試流程。
3. 生產質量控制
- 要求代工廠提供AOI、X射線檢測報告，確保焊接無短路、虛焊等隱患。
- 靜電防護（ESD）措施需貫穿全流程，防止元件靜電損傷。
4. 樣品驗證與反饋優化
- 收到樣品后立即進行功能測試，記錄問題并與代工廠協同改進。
- 多次打樣可驗證設計迭代效果，降低量產風險。
5. 選擇專業代工廠
- 考察工廠資質（如ISO認證）、設備精度（如貼片機CPK值）及客戶案例，優先選擇支持一站式服務（PCB制板+物料采購+組裝測試）的合作伙伴。
三、為什么選擇深圳宏力捷電子？
作為深耕PCBA行業20余年的服務商，宏力捷電子憑借以下優勢為客戶提供高效打樣服務：
1. 全流程管控：從設計評審到成品交付，全程駐廠工程師跟進，確保質量與交期。
2. 柔性生產能力：支持1-500片小批量打樣，48小時極速交付，滿足研發試產需求。
3. 供應鏈優勢：與全球百家元器件原廠合作，提供代采代料服務，縮短采購周期。
4. 嚴格品控體系：通過ISO9001認證，配備AOI、X-Ray、飛針測試等高端檢測設備。
無論是智能硬件、工控設備還是消費電子，深圳宏力捷電子以專業的技術與服務，助力您的產品從設計到量產一路暢通！
