隨著電子產品小型化和高集成化的發展趨勢，SMT在電子制造中扮演了越來越重要的角色。SMT加工質量不僅影響產品的使用壽命，更關乎品牌的市場競爭力，因此，確保SMT加工的質量至關重要。

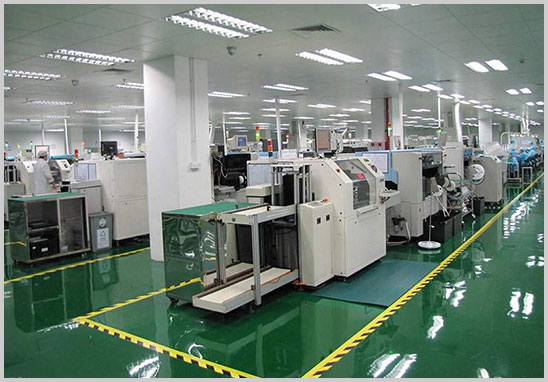

SMT加工基本流程及重要性
SMT加工主要包括以下步驟：
1. 絲網印刷：在PCB（印刷電路板）焊盤上印刷焊膏，使得元器件可以通過焊膏與焊盤形成良好連接。
2. 貼片：利用貼片機將表面貼裝元器件（SMD）準確放置在印刷焊膏的焊盤上。
3. 回流焊接：通過回流焊爐對焊膏加熱，使其融化并凝固，固定元器件。
4. 質量檢測：通過自動光學檢測（AOI）、X射線檢查（X-Ray）等方法檢測貼片和焊接的準確性和質量。
以上流程中的每一個步驟都直接影響成品的可靠性和穩定性。尤其在大批量生產中，SMT加工過程中潛在的質量問題會對產品合格率造成直接影響，因此，需要在加工過程中進行嚴格的質量控制和檢查。
SMT加工中的常見質量問題及解決方法
1. 焊點不良
問題描述：焊點不均勻、虛焊、裂紋、錫珠等問題。
解決方法：通過控制焊膏厚度和印刷壓力來確保焊點的均勻性；回流焊溫度曲線要根據元件和PCB材質進行調整，避免過高或過低的焊接溫度。
2. 元件偏移
問題描述：元件位置偏移或者傾斜，導致焊接后接觸不良或短路。
解決方法：在貼片環節中，校準貼片機和調整元件擺放精度，同時定期進行設備維護，確保貼片機定位精度。
3. 焊膏印刷缺陷
問題描述：焊膏印刷厚度不均、焊膏粘附到非焊盤區域，容易導致焊接缺陷。
解決方法：控制絲網印刷機的刮刀壓力和速度，同時在操作過程中檢查焊膏的粘度和印刷模板的清潔度。
4. 連錫或錫珠
問題描述：相鄰的焊點之間形成錫橋，容易導致短路問題。
解決方法：調整焊膏的粘度和焊盤間距，優化回流焊溫度曲線，避免焊接過程中的過度溢流。
5. 立碑效應
問題描述：小型片狀元件一端翹起或“立”起來，造成焊接不良。
解決方法：在貼片和回流焊接中控制溫度變化，以避免由于熱不均導致的焊膏熔化不均勻。
實用的SMT加工檢查方法及注意事項
在確保SMT加工質量的過程中，除了需要控制好每一個環節的操作外，還需采用合適的檢查手段來發現并解決潛在問題。以下是一些有效的檢查方法和注意事項：
1. 焊膏檢查
焊膏印刷是影響SMT質量的關鍵環節，印刷過程中的偏差可能會導致后續焊接中的各種缺陷。焊膏檢查需要關注以下要點：
- 印刷厚度：通過焊膏厚度測量儀器檢查焊膏厚度是否均勻，確保焊點強度和可靠性。
- 圖形完整性：觀察焊膏在焊盤上的印刷圖形是否完整，避免斷裂或偏移。
- 位置精度：利用AOI系統檢測焊膏位置，確保焊膏完全覆蓋焊盤區域。
2. 貼片檢查
貼片工藝中元件的位置、角度和方向直接影響焊接的成功率。檢查貼片質量需重點關注以下方面：
- 元件位置：利用AOI檢測系統，檢查貼片位置偏差是否符合標準，確保所有元件準確放置在焊盤上。
- 極性與方向：對極性元件進行極性方向的檢查，避免由于極性錯誤導致的電路故障。
- 元件完好性：檢查元件外觀，防止有損壞或污染的元件進入焊接環節。
3. 焊接質量檢查
回流焊接是SMT加工中重要的固化工藝，焊接質量決定了元件和PCB之間的連接牢固性。焊接質量的檢查需重點關注以下內容：
- 焊點形狀：理想的焊點應呈光滑的弧形，表面無裂紋、氣泡，焊點厚度均勻。
- 錫珠和錫橋：利用AOI和X-Ray檢查系統，檢測焊點之間是否有錫橋或錫珠形成的短路現象。
- 焊點強度：進行拉力測試，驗證焊點的附著力和牢固性，特別適用于承受應力較大的元件。
4. 產品功能檢測
SMT加工完成后，對產品的電氣性能和功能進行檢查，以確保電路板能夠正常工作。功能檢測可在電氣測試臺進行，包括以下項目：
- 短路和開路測試：檢查PCB焊接后的電氣連接，確保無短路、開路現象。
- 靜態和動態測試：在模擬工作條件下，測試PCB的電氣性能，確保穩定可靠。
5. 注意事項
- 清潔維護：在生產過程中，定期清潔絲網印刷模板、貼片設備和回流焊設備，確保設備潔凈度，以防污染焊膏和PCB表面。
- 溫度曲線設置：合理調整回流焊溫度曲線，根據不同元件和PCB的特性選擇適合的溫度，防止元件損壞。
- 設備校準：定期對AOI、X-Ray等檢測設備進行校準，確保檢測精度。
我們的服務優勢
作為一家擁有豐富經驗和完善生產線的PCBA代工廠，我們的SMT加工服務在質量控制方面具有顯著優勢：
1. 先進的檢測設備：配備高速、高精度的AOI、X-Ray和ICT等檢測設備，全面覆蓋焊膏、貼片、焊接等各個環節的質量檢查，確保產品質量達到行業高標準。
2. 專業的質控團隊：我們的質量管理團隊均具有豐富的SMT生產經驗，能夠有效識別和預防常見加工缺陷，及時提供解決方案。
3. 嚴格的流程管理：我們遵循ISO 9001質量管理體系，確保每個生產環節都有明確的質量標準和操作規范，提升整體生產效率。
4. 靈活的定制服務：根據客戶需求，我們提供靈活的打樣和小批量生產服務，滿足不同類型電子產品的質量需求。
SMT加工的質量檢查是確保產品高可靠性的關鍵環節。通過科學的檢查手段和專業的質量控制，可以有效避免常見加工缺陷，提升產品的穩定性和安全性。我們以完善的檢查流程、專業的質控團隊和先進的設備，致力于為客戶提供高質量的SMT加工服務，歡迎有需求的客戶與我們聯系，攜手提升產品品質，共贏市場未來。
