在電子設備制造領域，SMT貼片打樣是產品開發和生產過程中的關鍵環節。合格的SMT貼片打樣不僅關乎產品的性能與可靠性，還直接影響到后續的生產效率和成本控制。作為電子設備廠家的采購人員，掌握如何判斷SMT貼片打樣是否合格至關重要。本文將詳細探討這一主題，從多個角度深入分析，幫助您提升判斷能力。
一、元器件放置的準確性
元器件放置的準確性是判斷SMT貼片打樣是否合格的首要標準。合格的SMT貼片打樣應確保所有元器件按照設計要求精確無誤地放置在PCB上。元器件位置偏差將直接影響電路板的性能和后續生產工藝。
1. 精確度量與檢測
- 工具選擇
使用光學顯微鏡或自動光學檢測設備（AOI）對貼片進行精確度量。這些設備能夠高效、準確地檢測元器件位置偏差。
- 檢測流程
- 確認元器件位置：根據BOM（物料清單）和坐標文件確認元器件的應放位置。
- 掃描PCB板：通過AOI設備掃描PCB板，自動識別并對比元器件的實際位置與理論位置。
- 生成檢測報告：列出偏差情況。
2. 偏差容忍度
- 行業標準
不同的電子元器件和PCB板對位置偏差的容忍度不同。采購人員需了解并遵循相關行業標準和客戶要求，確保元器件位置偏差在可接受范圍內。
- 案例分析
某些精密芯片或高頻元器件對位置偏差要求極高，任何微小的偏差都可能導致性能下降或失效。因此，在判斷SMT貼片打樣是否合格時，應特別關注這些關鍵元器件的位置準確性。
二、焊接質量
焊接質量直接關系到SMT貼片打樣的可靠性和耐久性。合格的焊接點應具有光滑的外觀，焊接劑和焊點之間應具有均勻分布的間隙。
1. 外觀檢查
- 焊點外觀
合格的焊點表面應干凈、光滑、有金屬光澤，無污垢、殘渣或氣泡。使用放大鏡或顯微鏡進行細致觀察，可發現潛在的焊接缺陷。
- 焊錫分布
焊接劑和焊點之間的間隙應均勻分布，無連錫、假焊或虛焊現象。連錫可能導致短路，而假焊或虛焊則會影響電路的正常工作。
2. 電氣性能測試
- 測試方法
通過電氣性能測試儀對焊接后的PCB板進行電氣性能測試，驗證焊接點的導電性和絕緣性。測試項目包括電阻測試、絕緣電阻測試等。
- 結果分析
根據測試結果分析焊接質量，對存在問題的焊點進行標記并記錄，以便后續返修處理。
三、過孔與通孔質量
過孔和通孔的質量同樣重要，它們直接關系到元器件之間的電氣連接和信號傳輸。
1. 過孔質量評估
- 內部結構檢查
使用顯微鏡或X射線檢測設備檢查過孔的內部結構，確?？妆诠饣o雜質。
- 孔壁厚度
孔壁厚度應符合設計要求，過薄可能導致機械強度不足，過厚則可能影響信號傳輸質量。
2. 通孔質量評估
- 導孔檢查
檢查導孔的光滑度、溝槽深度和孔徑直徑是否符合要求。導孔質量直接影響元器件的插裝和焊接效果。
- 連接可靠性
通過電氣性能測試驗證通孔連接的可靠性，確保信號傳輸暢通無阻。
四、封裝質量
封裝質量是SMT貼片打樣的另一個重要方面，它關系到產品的整體外觀和長期可靠性。
1. 封裝材料
- 材料選擇
封裝材料應具有耐高溫、耐腐蝕和電絕緣性能，以確保產品在惡劣環境下的穩定工作。
- 質量檢查
檢查封裝材料的質量證書和檢測報告，確保其符合相關標準和客戶要求。
2. 封裝工藝
- 焊蓋準確度
焊蓋應準確覆蓋元器件引腳，無漏蓋或錯位現象。
- 外觀檢查
封裝后的外觀應平整、光滑、無接縫和毛刺。使用放大鏡或顯微鏡進行細致觀察，確保封裝質量達標。
五、熱效應與部件安裝
在實際操作過程中，溫度對貼片工藝產生重大影響。過高的溫度可能導致電路板變形，過低的溫度則可能影響焊點的穩固性。
1. 熱效應控制
- 溫度監控
在SMT貼片過程中，應實時監控焊接溫度，確保其在合理范圍內波動。使用溫度傳感器和控制系統進行精確控制。
- 工藝優化
根據具體元器件和PCB板的特點，優化焊接工藝參數，如預熱時間、焊接時間和冷卻時間等，以獲得最佳的焊接效果。
2. 部件安裝準確性
- 部件方向
確保所有元器件按照設計要求正確安裝，方向一致。方向錯誤可能導致電路功能失效或損壞。
- 部件間隙與平整度
部件間隙和平整度應符合設計要求，過大或過小都會影響產品的性能和后續生產工藝。使用專用工具和設備進行精確調整和控制。
六、視覺檢查與后期維護
視覺檢查是判斷SMT貼片打樣是否合格的重要步驟之一。通過直觀的視覺檢查，可以發現一些常見問題，如焊蓋、焊錫橋接、部件漏裝等。
1. 視覺檢查流程
- 準備階段
準備好所需的檢查工具和設備，如放大鏡、顯微鏡、AOI設備等。
- 檢查內容
按照預定的檢查清單逐一檢查PCB板上的元器件和焊接點，記錄發現的問題并進行分類處理。
- 結果反饋
將檢查結果及時反饋給相關部門和人員，以便及時采取措施進行整改和返修。
2. 后期維護考慮
- 產品更新
隨著技術的不斷進步和產品需求的不斷變化，SMT貼片打樣也需要不斷更新和改進以滿足新的要求。
- 維修與替換
在實際應用中，SMT貼片打樣可能會因各種原因出現故障或損壞。因此，在判斷其是否合格時還應考慮其維修和替換的便捷性。
七、綜合評估與持續改進
判斷SMT貼片打樣是否合格需要從多個角度進行綜合評估。除了上述幾個方面外，還應考慮產品的穩定性、可靠性以及客戶反饋等因素。
1. 綜合評估方法
- 建立評估體系
根據產品特點和客戶需求建立科學的評估體系，明確評估標準和流程。
- 收集數據與信息
收集SMT貼片打樣過程中的各種數據和信息，包括工藝參數、檢測結果、客戶反饋等。
- 綜合分析與判斷
對收集到的數據和信息進行綜合分析和判斷，得出是否合格的結論。
2. 持續改進機制
- 問題分析與整改
針對評估過程中發現的問題進行深入分析，找出根本原因并制定整改措施。
- 工藝優化與創新
不斷優化SMT貼片工藝流程和技術參數，引入新的設備和材料以提高生產效率和產品質量。
- 培訓與交流
加強對操作人員的培訓和技術交流，提高整個團隊的專業素質和技術水平。
結語
SMT貼片打樣作為電子設備制造過程中的關鍵環節之一，其合格與否直接關系到產品的性能和可靠性。作為電子設備廠家的采購人員，掌握如何判斷SMT貼片打樣是否合格至關重要。通過從元器件放置的準確性、焊接質量、過孔與通孔質量、封裝質量、熱效應與部件安裝、視覺檢查與后期維護等多個角度進行詳盡分析，并采用綜合評估與持續改進的方法，可以有效提升判斷能力，確保SMT貼片打樣的高質量和可靠性。

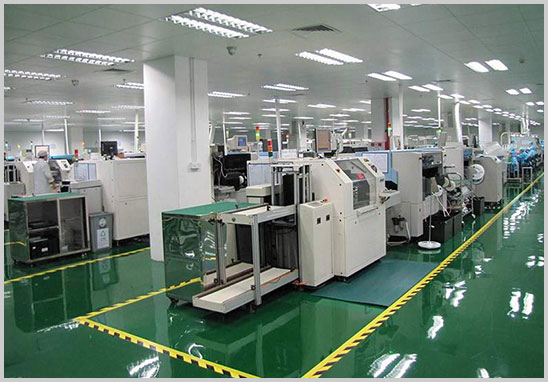

深圳宏力捷電子有著20余年P(guān)CBA加工經驗，工廠配備多條SMT生產線、DIP生產線，可提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品電子產品的一站式PCBA代工代料服務。
