            PCB設計如何輸出Gerber文件?

            發布時間 :2020-05-25 15:57 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
                  PCB生產文件的輸出,俗稱Gerber Out。Gerber文件是所有PCB設計軟件都可以產生的文件,在PCBA組裝行業又稱為模板文件(Stencil Data),在PCB制造業又稱為光繪文件。可以說,Gerber文件是PCBA組裝業中最通用、最廣泛的文件,生產廠家拿到Gerber文件可以方便和精確地讀取制板的信息。


            深圳PCB設計公司

            1. Gerber文件的輸出

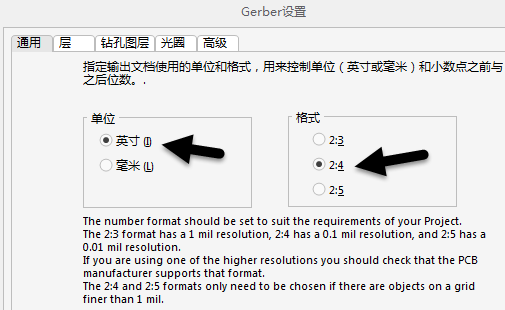

            (1)在PCB設計交互界面中,執行菜單命令“文件-制造輸出-Gerber Files”,進入“Gerber設置”界面,如圖1所示。
            ① 單位:輸出單位選擇,通常選擇“英寸”。
            ② 格式:比例格式選擇,通常選擇“2 : 4”。

            輸出單位及比例格式選擇

            圖1  輸出單位及比例格式選擇

            (2)層:選項設置如下。

            ① 在“繪制層”下拉菜單中選擇“所使用的”選項,意思是在設計過程中用到的層都進行選擇,當然,對于不需要輸出的層,可以直接在上面的列表框中取消勾選。

            ② 在“鏡像層”下拉菜單中選擇“全部去掉”選項,意思是全部關閉,不能鏡像輸出。

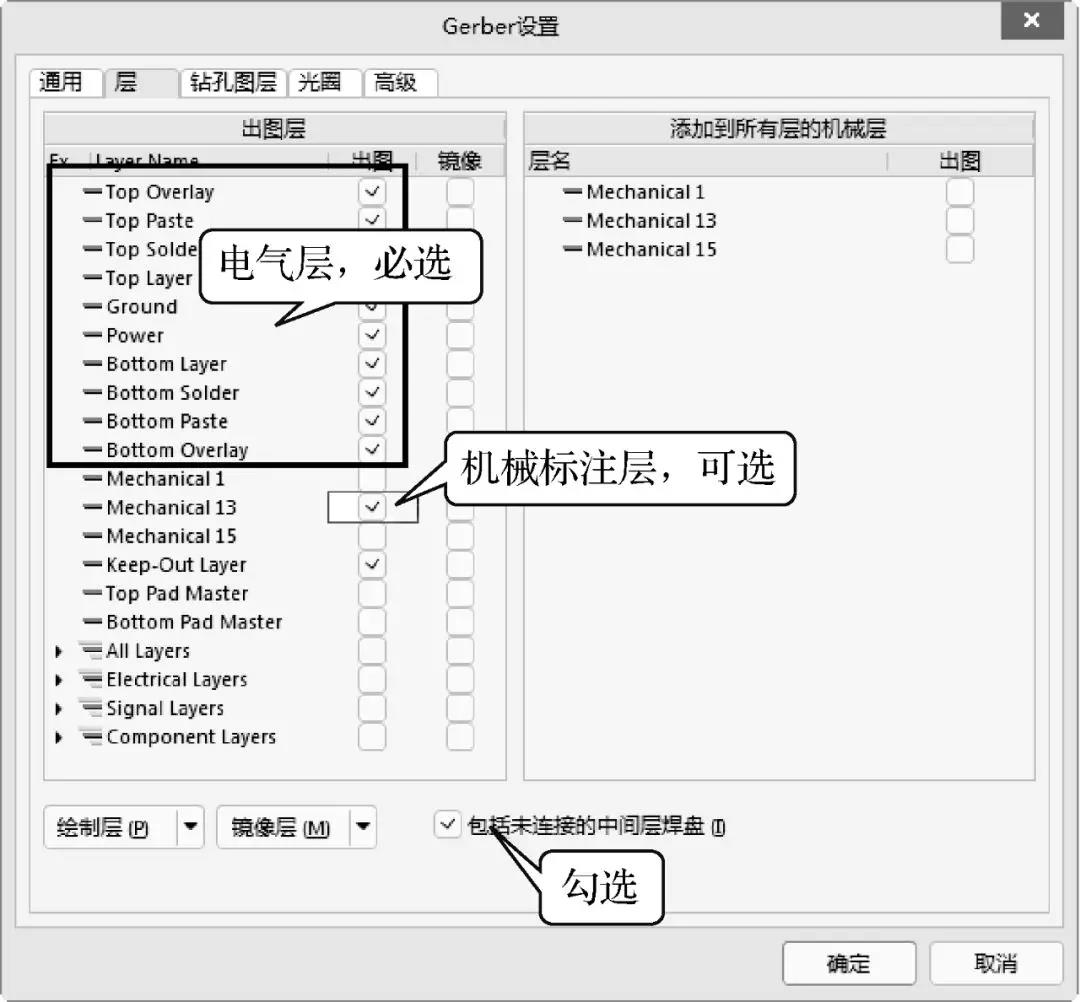

            ③ 層的輸出選擇如圖2所示,注意必選項和可選項。

            層的輸出選擇

            圖2  層的輸出選擇

            層的英文釋義如下。
              Top Overlay:頂層絲印層。
              Top Paste:頂層鋼網層。
              Top Solder:頂層阻焊層。
              Top Layer:頂層線路層。
              Ground:地線層。
              Power:電源層。
              Bottom Layer:底層線路層。
              Bottom Solder:底層阻焊層。
              Bottom Paste:底層鋼網層。
              Bottom Overlay:底層絲印層。
              Mechanical 1:機械標注1層。
              Keep-Out Layer:禁止布線層。

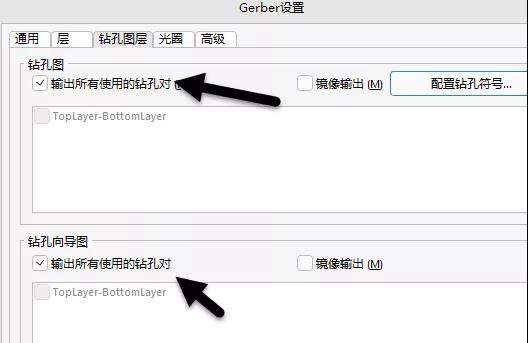

            (3)鉆孔圖層:對“鉆孔圖”和“鉆孔向?qū)D”兩處的“輸出所有使用的鉆孔對”進行勾選,表示對用到的鉆孔類型都進行輸出,如圖3所示。

            鉆孔圖層設置

            圖3  鉆孔圖層設置

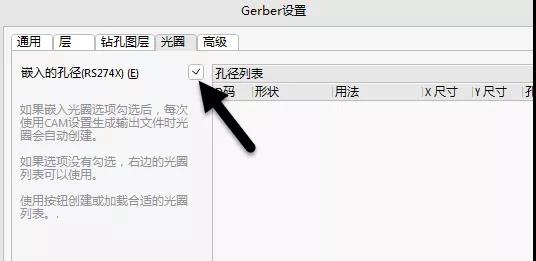

            (4)光圈:默認設置此項,選擇“RS274X”格式進行輸出,如圖4所示。

            光圈設置

            圖4  光圈設置

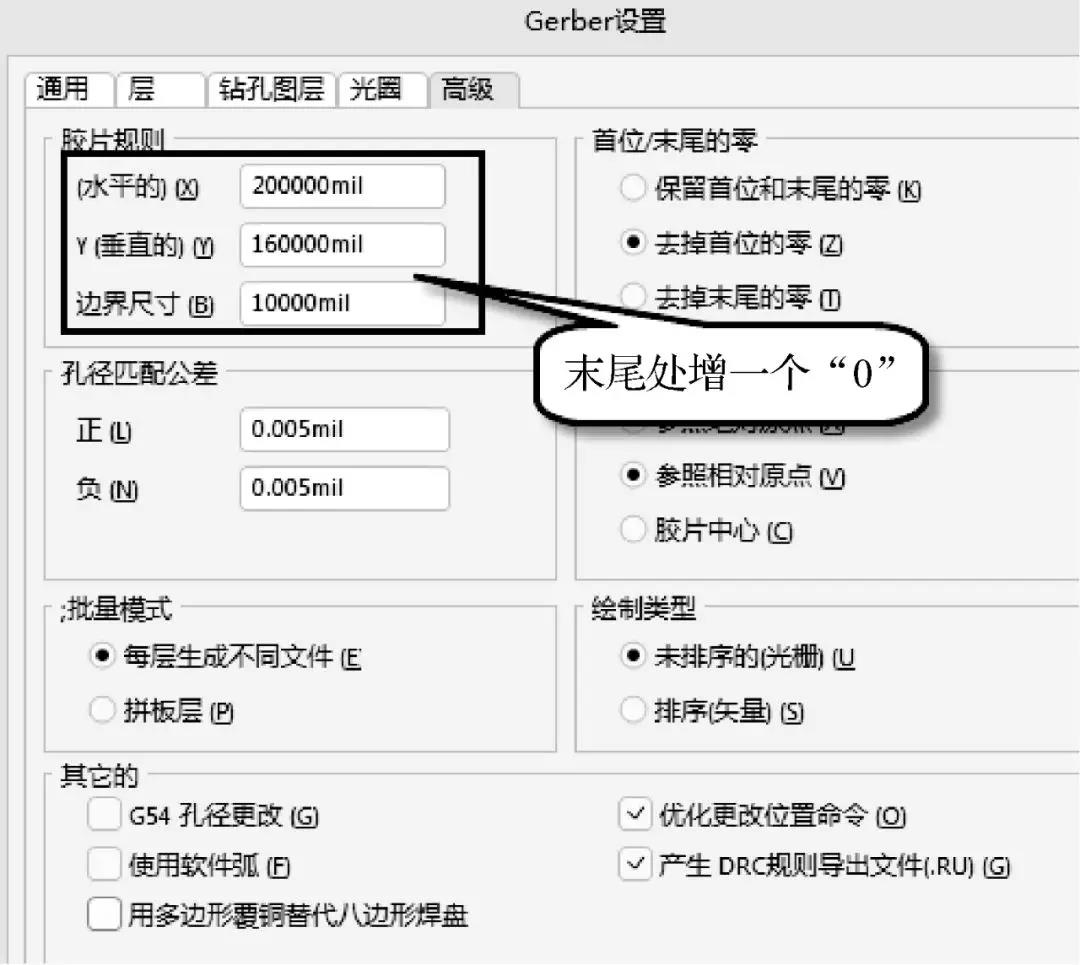

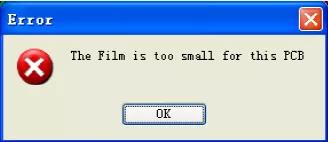

            (5)高級:如圖5所示,3項數值都在末尾處增加一個“0”,增大數值,防止出現輸出面積過小的情況。其他選項采取默認設置即可。如果不擴大設置,可能出現如圖6所示的提示,有可能造成文件輸出不全的情況,按照上面設置可以得到解決。

            (6)Gerber文件輸出效果預覽如圖7所示。

            膠片規則擴大設置

            圖5  膠片規則擴大設置

            Gerber文件輸出面積過小

            圖6  Gerber文件輸出面積過小

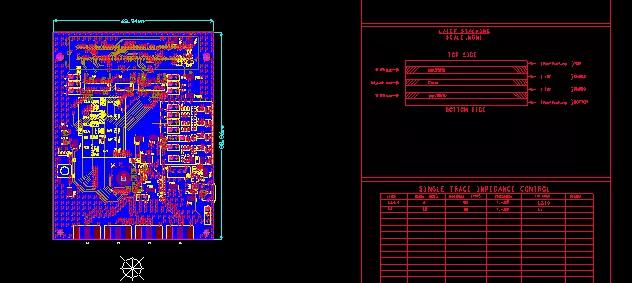

            Gerber文件輸出效果預覽

            圖7  Gerber文件輸出效果預覽

            2. 鉆孔文件的輸出

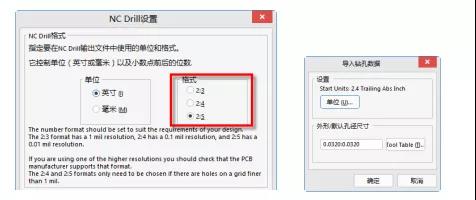

                  設計文件上放置的安裝孔和過孔需要通過鉆孔文件輸出設置進行輸出。在PCB設計交互界面中,執行菜單命令“文件-制造輸出-NC Drill Files”,進入鉆孔文件的輸出設置界面,如圖8所示。

            鉆孔文件的輸出設置

            圖8  鉆孔文件的輸出設置

            (1)單位:輸出單位選擇,通常選擇“英寸”。
            (2)格式:比例格式選擇,通常選擇“2 : 5”。
            (3)其他選項進行默認設置。

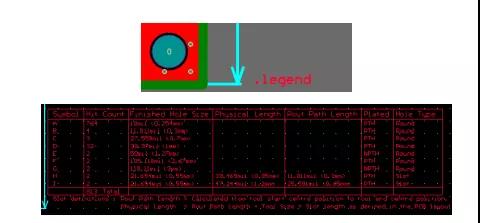

                  在PCB設計階段,通常在PCB的右下角“Drill Drawing”層放置“.legend”字符,在輸出Gerber文件之后,會很詳細地看到鉆孔的屬性及數量等信息,如圖9所示。


            “.legend”字符的放置和輸出
            圖9 “.legend”字符的放置和輸出

                  在PCB中放置“.legend”字符時,字高和字寬不要太大,放置30/5mil最佳,不宜過大。

            3. IPC網表的輸出

                  如果在提交Gerber文件給生產廠家時,同時生成IPC網表給廠家核對,那么在制板時就可以檢查出一些常規的開路、短路問題,可避免一些損失。

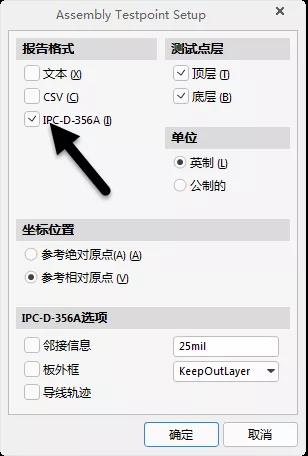

                  在PCB設計交互界面中,執行菜單命令“文件-裝配輸出-Testpoint Report”,進入IPC網表的輸出設置界面,按照圖10所示進行相關設置,之后輸出即可。

            IPC網表的輸出設置

            圖10  IPC網表的輸出設置

            4. 貼片坐標文件的輸出

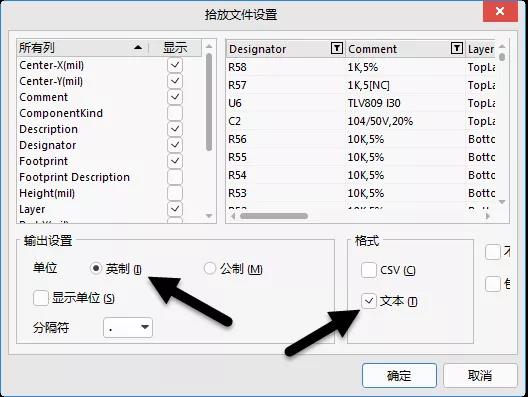

                  制板生產完成之后,后期需要對各個元件進行貼片,這需要用各元件的坐標圖。Altium Designer通常輸出TXT文檔類型的坐標文件。在PCB設計交互界面中,執行菜單命令“文件-裝配輸出-Generate Pick and Place Files”,進入貼片坐標文件的輸出設置界面,選擇輸出坐標格式和單位,如圖11所示。

            貼片坐標文件的輸出設置

            圖11  貼片坐標文件的輸出設置

                  至此,所有的Gerber文件輸出完畢,把當前工程目錄下輸出文件夾中的所有文件進行打包,即可發送到PCB加工廠進行加工。Gerber文件的打包如圖12所示。


            Gerber文件的打包
            圖12  Gerber文件的打包
