深圳宏力捷電子專業從事電子產品電路板設計（layout布線設計），可承接多層、高密度的PCB設計畫板業務。擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度。接下來為大家詳細介紹PCB設計完整流程。
1、前期準備
前期準備包括準備元件庫和原理圖。在進行PCB設計之前，首先要準備好原理圖SCH元件庫和PCB元件封裝庫。
PCB元件封裝庫最好是工程師根據所選器件的標準尺寸資料建立。原則上先建立PC的元件封裝庫，再建立原理圖SCH元件庫。
PCB元件封裝庫要求較高，它直接影響PCB的安裝；原理圖SCH元件庫要求相對寬松，但要注意定義好管腳屬性和與PCB元件封裝庫的對應關系。
2、PCB結構設計
根據已經確定的電路板尺寸和各項機械定位，在PCB設計環境下繪制PCB板框，并按定位要求放置所需的接插件、按鍵／開關、螺絲孔、裝配孔等等。
充分考慮和確定布線區域和非布線區域（如螺絲孔周圍多大范圍屬于非布線區域）。
3、PCB布局設計
布局設計即是在PCB板框內按照設計要求擺放器件。在原理圖工具中生成網絡表（Design→Create Netlist），之后在PCB軟件中導入網絡表（Design→Import Netlist）。網絡表導入成功后會存在于軟件后臺，通過Placement操作可以將所有器件調出、各管腳之間有飛線提示連接，這時就可以對器件進行布局設計了。
PCB布局設計是PCB整個設計流程中的首個重要工序，越復雜的PCB板，布局的好壞越能直接影響到后期布線的實現難易程度。
布局設計依靠電路板設計師的電路基礎功底與設計經驗豐富程度，對電路板設計師屬于較高級別的要求。初級電路板設計師經驗尚淺、適合小模塊布局設計或整板難度較低的PCB布局設計任務。

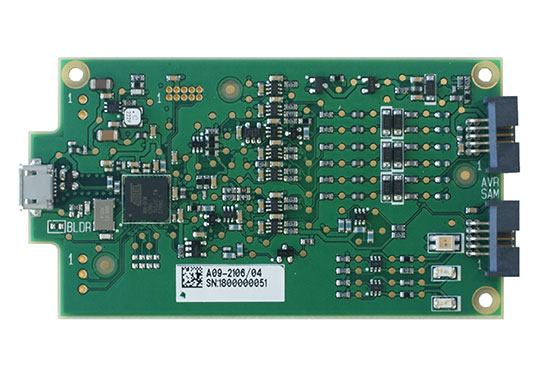

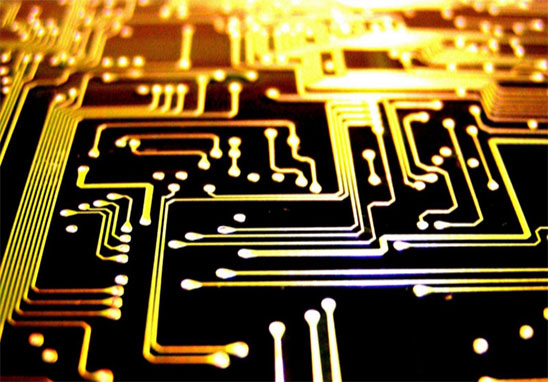

4、PCB布線設計
PCB布線設計是整個PCB設計中工作量最大的工序，直接影響著PCB板的性能好壞。
在PCB的設計過程中，布線一般有三種境界：
首先是布通，這是PCB設計的最基本的入門要求；
其次是電氣性能的滿足，這是衡量一塊PCB板是否合格的標準，在線路布通之后，認真調整布線、使其能達到最佳的電氣性能；
再次是整齊美觀，雜亂無章的布線、即使電氣性能過關也會給后期改板優化及測試與維修帶來極大不便，布線要求整齊劃一，不能縱橫交錯毫無章法。
5、布線優化及絲印擺放
“PCB設計沒有最好、只有更好”，“PCB設計是一門缺陷的藝術”，這主要是因為PCB設計要實現硬件各方面的設計需求，而個別需求之間可能是沖突的、魚與熊掌不可兼得。
例如：某個PCB設計項目經過電路板設計師評估需要設計成6層板，但是產品硬件出于成本考慮、要求必須設計為4層板，那么只能犧牲掉信號屏蔽地層、從而導致相鄰布線層之間的信號串擾增加、信號質量會降低。
一般設計的經驗是：優化布線的時間是初次布線的時間的兩倍。PCB布線優化完成后，需要進行后處理，首要處理的是PCB板面的絲印標識，設計時底層的絲印字符需要做鏡像處理，以免與頂層絲印混淆。
6、網絡DRC檢查及結構檢查
質量控制是PCB設計流程的重要組成部分，一般的質量控制手段包括：設計自檢、設計互檢、專家評審會議、專項檢查等。
原理圖和結構要素圖是最基本的設計要求，網絡DRC檢查和結構檢查就是分別確認PCB設計滿足原理圖網表和結構要素圖兩項輸入條件。
一般電路板設計師都會有自己積累的設計質量檢查Checklist，其中的條目部分來源于公司或部門的規范、另一部分來源于自身的經驗總結。專項檢查包括設計的Valor檢查及DFM檢查，這兩部分內容關注的是PCB設計輸出后端加工光繪文件。
7、PCB制板
在PCB正式加工制板之前，電路板設計師需要與PCB甲供板廠的PE進行溝通，答復廠家關于PCB板加工的確認問題。
這其中包括但不限于：PCB板材型號的選擇、線路層線寬線距的調整、阻抗控制的調整、PCB層疊厚度的調整、表面處理加工工藝、孔徑公差控制與交付標準等。
深圳宏力捷電子電路板設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
